配电柜在进行安装和内部接线时一定要按规范操作，一次线路和二次线路标示清楚。电缆要按电气原理图套编码套管，这样方便调试和检修。怎么做出配电柜漂亮走线图呢。以下接线步骤可以帮到你。

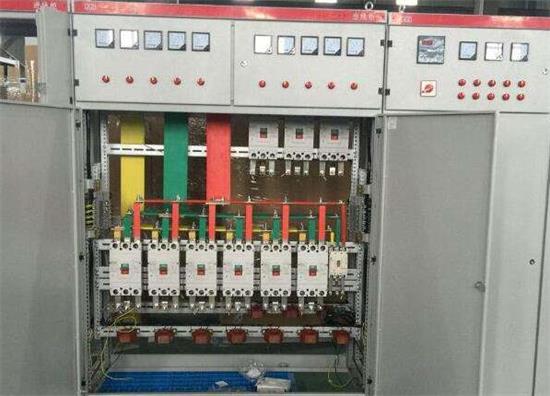

一、配电柜接线步骤

1、按元件明细表将所需器材配齐并检验元件质量

2、在配电柜底板上按图所示位置安装所有电器元件

3、按照电气接线图进行板前明线布线和套编码套管

4、检验控制板布线的正确性

5、接控制板外部的导线，如电动机、风机、发热管等

6、经仔细检查后，通电校验

7、拆去控制板外部接线

二、配电柜接线安装和工艺要求

1、检验元件要在不通电的情况下进行，若有损坏应立即更换新元器件

2、安装控制板上的电器元件时，必须按电器布置图安装，并做到元件安装军固，元件排列整齐、均称、合理和便于更换元件

3、配电柜内部紧固电器元件要受力均匀、紧固程度适当，以防止损坏元件

4、配电柜控制板内部布线应平直、整齐、紧贴敷设面，走线合理及接点不得松动，不露铜过长不反图、不压绝缘层等，并要符合工艺要求。

5、控制板外部走线要敷设在导线通道内，或采用绝缘良好的橡皮线进行通电校验

6、配电柜布线完工后，必须对控制线路的正确性进行全面地自检，以确保通电一次成功。

7、配电柜通电时，必须先用检验仪器检查一遍，初检无短路后，再接通电源进行调试。

8、配电柜测试过程中出现故障后，应切断电源进行检修，若需带电检查时，也必须有其它人在现场监护。

三、配电柜接线注意事项

1、配电柜内电动机及按钮盒等不带电的金属外壳应可靠接地。

2、进入按钮盒的导线必须从接线端子板上引出，两只按钮间的连接导线，也必须经过端子板过渡连接

3、配电柜内部两地控制的停止按钮必须互相串联连接，而它们的点动、连续启动按钮必须互相并联连接。

4、配电柜通电校验时，应先合上QS，再分别逐个校验各点动、续运行、及停止按钮的控制是否正常，做到安全操作
