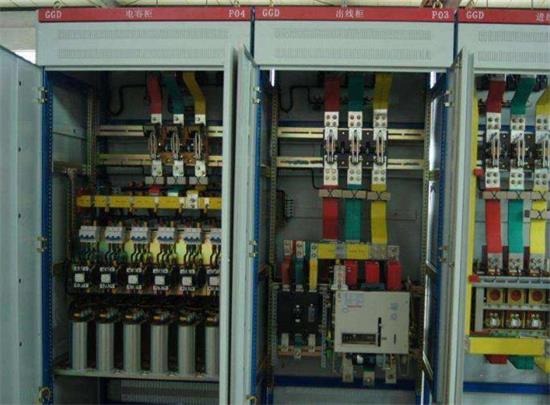

配电柜控制线路由于接线众多，一次线路和二次线路交织在一起，面对复杂的控制线路在检修时往往不知从何下手，下面给大家介绍几种快速排除电气线路故障方法，让你事半功倍。

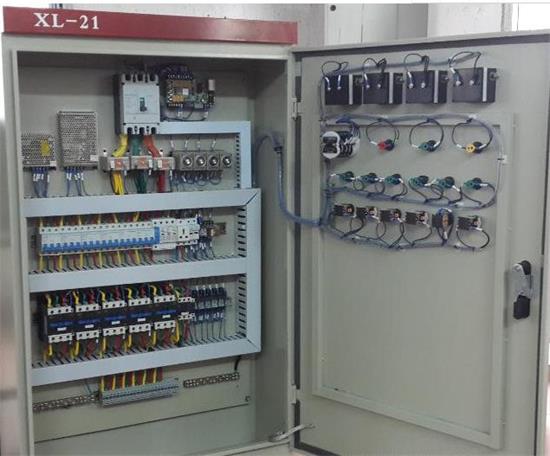

一、配电柜通电试车法(即试验法)

当发现故障时可短时间通电试车检查故障状态。便于找出配电柜内部线路故障。

二、用观察法来发现配电柜故障现象

这种方法实用于维修经验较丰富的电工，如电动机不能启动，电动机缺相等。通过负载设备的运行状态或声音可以迅速找出故障点。

三、用逻辑分析法来缩小配电柜故障范围

例如电动机不能启动的故障现象分析

1、如按下接SB时，接触器不吸合，则故障范围在电源及控制电路部分

2、如按下按钮SB时，接触器吸合，而电动机不转，则故障范围就缩小在配电柜主电路部分

四、用测量法检查配电柜故障点

应采用分组淘汰的方法来尽快找出配电柜故障点。例如接触器不吸合时的测量方法:

1、断电检查可以采用万用表欧姆档R×100进行测量，如将表棒分别搭在线端U1和1上，读数为零;再搭在线端V1和2上，读数为线圈电阻阻值。则说明上述线路无故障。然后再搭在1和2线端上，并按下按紐SB，如读数为∞、则说明故障点在按钮上

2、带电检查可采用校验灯或万用表交流电压档进行测量，如将校验灯搭在线端1和0上，校验灯亮，再搭在线端1和2上校验亮度暗些或接触器吸合或虽末吸合但有电磁声，则说明故障点也在按钮上。

五、排除故障时应掌握正确的维修方法，

配电柜故障检查不可盲目进行操作，而是应当仔细检查オ能迅速准确地排除故障。防止故扩大化

六、配电柜故障检查注意事项

电气故障不是千篇一律的，有的简单，有的复杂，有的故障又往往和其他系统交错在一起，就是相同故障现象，发生的部位也会不同，所以在维修时，不可生搬硬套，要在首先熟悉和掌握电气线路原理的基础上，掌握正确的维修方法，采用理论与实践相结合的灵活处理方法，迅速、准确地判断和排除故障。

1、采用通电试车的试验法，应在不损坏电气线路、电动机和机械设备的条件下进行，试车时，应先短时点动。如发现电动机缺相运行，可将电动机暂时切除。试验过程中，不要随意用外力使接触器或继电器动作，以防引起事故。

2、逻辑检查法是一种以准为前提、快为目的的一种检查方法。在复杂线路中，当故障的可疑范围较大时，可在故障范围内的中间环节进行，来判断故障发生在哪部分，这样便缩小了检修范围，加快了检修速度。

3、采用测量法查明故障点，是有效的检查方法。利用测电笔、校验灯、万用表等检查时，应根据不同的电气线路，正确使用上述工具仪表，防止引起错误判断。

4、带电检查和检修故障时，必须有指导老师在现场监护，并应确保安全。
