低压断路器在配电柜和配电箱装配中是不可缺少的一部分，是总电源输入部分主要入口，对整个配电线路控制起着非常重要的作用。低压断器路还有很多分支回路负责其它线路供电。所以低压断路器在低压配电柜中不可缺少。低压断路器由哪些结构组成，各个组成部分又有什么用途，我们如何对断路器进行选型呢，带着这些疑问我们来仔细分析下。

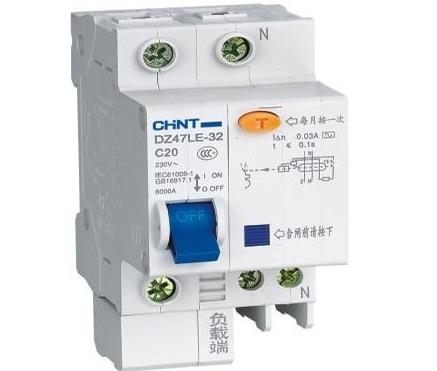

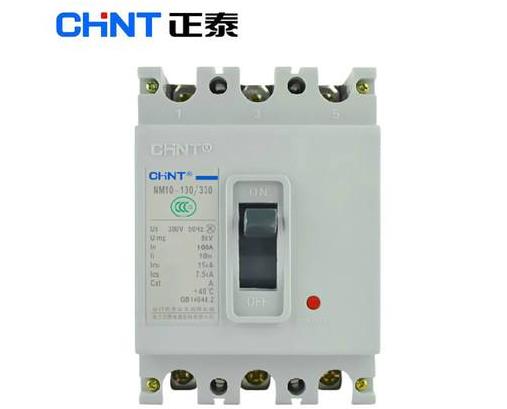

又称自动开关，它的基本结构有触点系统、灭弧装置、操作机构和保护装置等组成。常用DZ型低压断路器的外形结构如下图所示。

一、低压断路器用途

低压断路器是一种能自动切断故障电流并兼有控制和保护功能的低压电器。通常用作电源开关，有时也用来作为电动机不频繁的启动、停止控制和保护。还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。低压断路器容量范围广，从4A－5000A可选。有空气式和真空式两种型号，目前国内常用断路器为空气式断路器。

二、低压断路器的选用

低压断路器的主要技术参数可按下列条件选择。

1、断路器的额定电压和额定电流应不小于电路的正常工作电压和电路的实际工作电流。

2、热脱扣器的额定电流应当与所控制的电动机或其他负载的额定电流一致。

3、电磁脱扣器的瞬时动作整定电流Inr，应不小于负载电路正常工作时可能出现的峰值电流，对电动机可按下面公式选取。I nr≥KIsr,公式中K＝安全系数。对DZ型取K=1.7，对DW型取K=1.35,Isr=电动机启动电流.

4、断路器的极限通断能力应不小于电路最大的短路电流。

三、断路器的安装要求

低压断路器一般应垂直安装配电柜底板上，并保证操作的安全。当低压断路器用作总开关或电动机的控制开关时，在断路器的电源进线侧必须加装隔离开关、刀开关或熔断器等，作为明显的断开点。
