低压开关在配电柜中应用较广，以前应用较多的是开启式负荷开关又称闸刀刀头。这种低压开关制造容易，安装方便适合小功率的配电使用。随着电气技术的进步，现在闸刀开关应用越来越少，被安全性更好的空气隔离开关所代替。

开启式负荷开关(又称间刀开关)刀开关是由刀开关和熔断器组合而成它的瓷质底座上装有静插座、接熔体的端刀本体子、带瓷质手柄的闸刀等，并有上、下胶盖上应盖用来遮盖电弧。HK1-30/3开启式负荷开关的外形和内部结构，如下图所示

1、开启式开关用途：这种开关适用于额定电压为交流380伏或直流40伏、额定电流不超接丝的接点下过60安的电气装置、电热、照明等各种配电设备中，供不频紫地接通和切所负载电路及短路或过载保护，三极阐刀开关由于没有灭弧装置，因此在适当降低容量使用时，也可用作小容量异步电动机不频繁直接启动和停止的控制开关。

2、低压开关选用

①电灯和电热负载开关的额定电流Ins应不小于所有负载的额定电流Inl之和，公式如下即：Ins≥EInl

②电力负载电动机容量不超过3千瓦时可选用，并使低压开关的额定电流Ins应不小于电动机额定电流a的2.5倍，即Ins≥2.5Inm.常用开启式负荷开关规格如下表所示。

3、低压开关的安装

①低压开关安装时应做到垂直安装，使闭合操作时的手柄操作方向应从下向上合，断开操作时的手柄操作方向应从下向上合。不允许采用平装或倒装，以防止产生误合用

②接线时，电源进线应接在开关上面的进线端上，用电设备应接在开关下面熔体的出线端子上。使低压开关断开后，在闸刀和熔体上不带电。

③低压开关用作电动机的控制开关时，应将开关的熔体部分用导线直连，并在出线端另外加装熔断器作短路保护。

④安装后应检查闸刀和静插座的接触是否成直线和紧密

⑤更换熔体必须按原规格在闸刀断开的情况下进行。

4、组合开关安装和选用

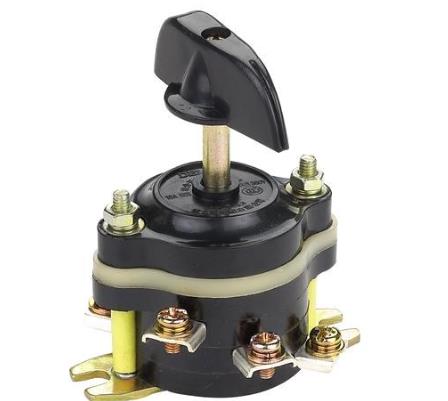

组合开关是由分别装在数层绝缘体内的动静触头组合而成，所以称为组合开关。HZ10-10/3型组合开关的外形和内部结构如下图所示。

①组合开关用途：HZ3系列组合开关适用于工频交流电压至500伏的电路中作为电源引入开或作为控制小型三相异步电动机的直接启动、停止、换向和变速。H210系列组合开关适用于工频交流电压380伏及以下或直流220伏及以下的电路中为电源引入开关，或作为控制5.5千瓦以下小容量电动机的直接启动、换向之用:也可机床照明电路的控制开关。本系列开关为不频繁操作的手动开关。

②选用应根据电源种类、电压等级、极数及负载的容量选用。用于直接控制电动开关额定电流应不小于电动机额定电流的1.5～2.5倍。组合开关的额定电压及电流要按额定功率来选择。
