变压器在配电柜应用较多，其作用主要用来给中继或信号灯供电用。目前常用的是单相变压器，其电压一般为24V，那变压器有哪些种类，在配电柜线路中应怎样选用呢，今天给大家详细介绍下。

的种类很多，按照变压器结构分类，可分为单相变压器、单相自变压器、三相变压器、三相自变压器;按照变压器作用分类，可分为电力变压器、控制变压器、升压变压器、降压变压器、整流变压器、电炉变压器、特殊变压器等。

1.单相变压器结构和分类(控制变压器)

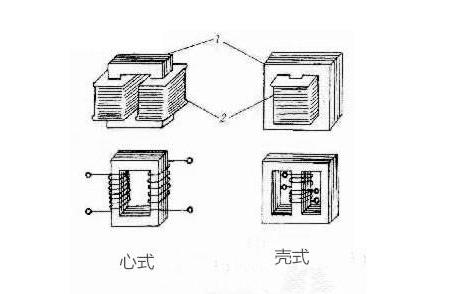

单相变压器有壳式和心式变压器两种类型，但壳式单相变压器用的最多，一般仪器和电路中几乎都有单相壳式变压器，有关单相变压器的结构和电气符号请见下图。

单相变压器副边(次级)有的只有一个绕组，只轴出一种电压:有的副边有一个绕组，但有几个抽头引出，可输出几种电压有的副边有多个绕组，分别输出电压。单相变压器副边

输出几种电压时，其电压值一般为6.3V、24V、36V、110V几种。单相变压器常用于整流电路，这种变压器又称为单相整流变压器。单相变压器也常用于安全照明(36V交流电压)，因此这种变压又称为单相照明变压器，而交流36V电压称为安全电压。

2.三相变压器结构和接线方法

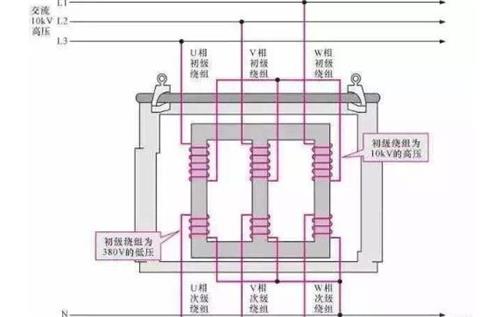

三相变压器又常常称为动力变压器或三相电源变压器，三相变压器为心式变压器，它有三个原边绕组和三个副边套组，一个原边绕组与一个副边绕组组成一相绕组，一相绕组套于铁心的同一个心柱上。三相变压器有三个铁心柱，有三相绕组。三相变压器结构与电气符号见下图。

三相变压器原边和副边绕组有以下几种连接方式：三角形/三角形－5、星形/三角形、星形/星形－12、三角形/星形连接较为常见。三相变相器以上常见四种连接方式可见下图

通过上面介绍了单相变压器和三相变压器分类和结构，对这两种变压器的选用和区分有了进一步了解。在配电柜实际安装接线中要注意区分避免出错。在实际选用变压器时要特别注意变压器的电压等级（原、副边电压值）和变压器的容量。变压器容量是指变压器电压与电流的乘积。
