车床目前在我国工业生产中应用广泛，各种机械零配件的加工都与机床的功劳密不可分。在实际生产生活中掌握车床控制电路原理，方便以后机床出现故障后维修。目前常用车床型号有CW6163B，主要是由床身、主轴变速箱、进给箱、溜板箱、溜板与刀架、尾架，主轴、丝杆与光杆等组成。其外形见下图。

一.机床的主要结构及运动形式

运动形式机床的主运动是主轴的旋转运动，是由主轴电动机1M通过带轮传动到主轴箱再旋转的。，快速进给运动是溜板箱带刀架的直线运动，是由快进电动机3M传动进给箱，通过光杆传入溜板箱，再通过溜板箱的齿轮与床身上的齿条或下刀架的丝杆、螺母等获得纵、横两个方向的快速进给，但常速进给仍由1M来传动。

主轴的控制是由床身前面的手柄操纵专用转阅，通过液压装置来分别控制主轴的正转、反及停车制动

二、机床对电气线路的主要要求

机床共有三台电动机，其中1M是主轴电动机带动主轴作旋转运动:3M是快速进给电动机带动刀架作快速进给运动，所以控制方法采用点动控制;2M是冷却液泵电动机，为车削工件时输送冷却液。

按工艺要求，冷却泵电动机2M必须在主轴电动机1M启动后才能进行启动，由于主轴旋转方向和进给运动方向是由液压装置和机械传动机构来改变的，因此，三台电动机只要求单向启动。因为主轴电动机启动时的负载为轻载，所以对三台电动机都采用全压启动，并对主轴电动机在运行时的负载情况设置了监察仪表。同时，机床还必须具有工作照明及电源和工作指示

三、电气控制线路分析

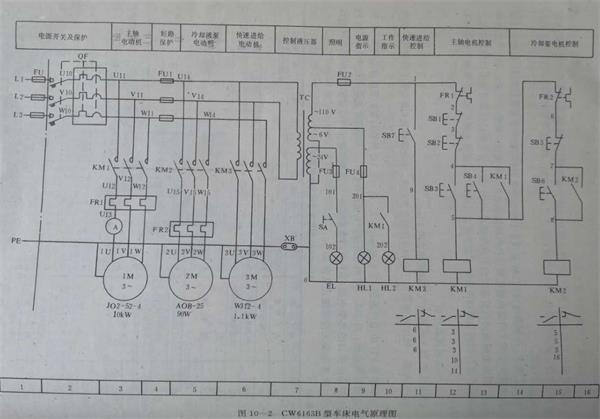

CW6163B型车床的电气控制线路见图10-2

1、CW6163B主电路

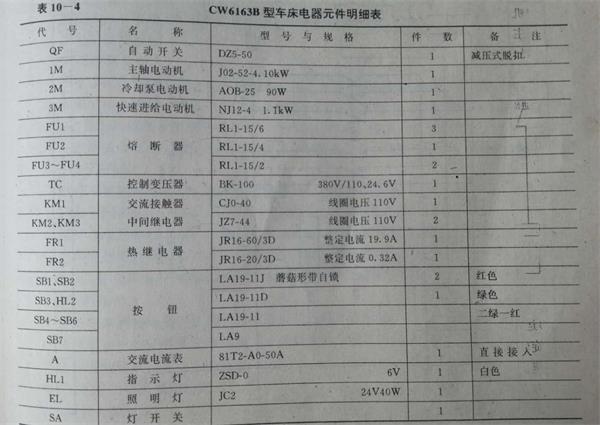

机床电源采用三相380伏的交流电源，由电源开关QF引入，并有保护接地施总熔断器FU由用户提供，主要起隔离作用。电动机1M的短路保护是由自动开关QF的电磁脱扣器来实现;而2M、3M的短路保护是由熔断器FU1来实现。且电动机1M与2M的过载保护是由各自的热继电器FR1与FR2来实现，交流电流表用以监察1M在工作时的负情况。机床电器元件明细表见表10-4

三台电动机分别采用接触器控制。

2、CW6163B控制电路

控制电路采用控制变压器TC供电，控制电压110伏，并采用熔断器FU2作短路保护。

主轴电动机采用两地控制，主轴电动机启动时，按启动按SB3或SB4，接触器KM1线通电吸合，其常开触点(4-5)闭合自锁并接通了冷却泵电动机的控制电路电源，同时KM1主触点闭合，主轴电动机启动运转，停车时，按下停止按钮SB1或SB2，接触器KM1失电释放，电动机1M断电停转并失去自锁。

因冷却泵电动机2M与主轴1M是实现两台电动机联锁控制，因此，只有当主轴电动机M启动后，2M才能启动，当1M停转时，2M即随之停转。

快速进给电动机采用点动控制是为了安全需要。按下按钮SB7，即可实现快速进给运动。当电动机1M或2M过载时，其热继电器FR1或FR2动作，常闭辅助触点断开控制电路电源，接触器KM1或KM2断电释放，使电动机1M或2M失电停转，从而起到过载保护作用。

3、CW6163B照明、指示电。

车床照明电源是由控制变压器二次侧的另一个绕组供电，照明电压采用24伏安全电压。而指示电路的电源从照明电源中抽头获得，指示电路的电源电压为6伏当机床电源接通后，指示灯HL1亮，主轴电动机1M工作时，指示灯HL2亮。
