凸轮控制器它是一种大型的手动控制电器，它是由静触点、动触点，灭弧，凸轮转轴及手轮等组成。是一种大型的控制电器，也是多档位、多触点，利用手动操作，转动凸轮去接通和分断通过大电流的触头转换开关。其外形结构见下图。

一、凸轮控制器用途

主要用于起重设备中直接控制中小型绕线转子异步电动机的启动、停止、调速反转和制动，也适用于有相同要求的其他电力拖动场合。它已取代控制容量小、体积大、作频率低、切换位置和电路较少的鼓形控制器。

二、凸轮控制器选用

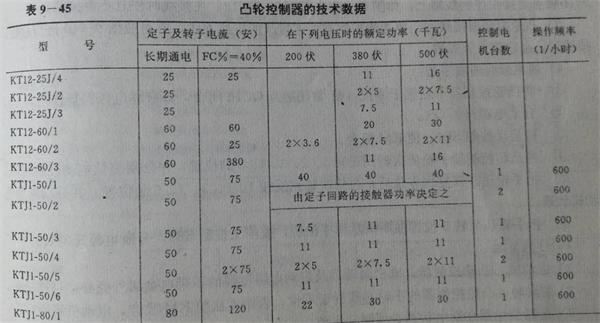

凸轮控制器是根据电动机的容量、额定电压、额定电流和控制位置数目来选择凸轮控制器的技术数据见表9-45

三、凸轮控制器实物接线原理图

1、要熟悉凸轮控制器的结构和触点分合表，凸轮控制器的手轮有十一档位置，控制着十二副触点，其中常闭三副、常开九副。在九副常开触点中，四副配有灭弧罩的常开触点是接在主电路作控制电动机正反转用，如图9-40(b)中QC1～QC4;另外五副常开触点(QC5、QC9)接在转子电路中，是用作逐级切除转子电阻，控制电动机启动与调速。还有另外三副常闭触点是接在控制线端上，如图9-40中QC10-QC12。在接线时注意不要接错。

2、凸轮控制器接线时，要看清控制器内莲接线的接线方式，并对照图9-40进行接线接线后，必须盖上灭弧。

四、凸轮控制器通电校验的顺序

1、将凸轮控器手轮置于零位(使常闭触点QC12闭合，具有零电压保护作用，)

2、合上电源开关QS

3、按启动按钮SB2，使KM吸合

4、将凸轮控制器手轮依次转到正转1、2、3、4、5的位置，并分别测量电动机的转速

5、把手轮逐渐恢复到零位后，再依次转到反转1、2、3、4、5的位置，并分别测量电动机转速。

6、把手轮从反转5位置逐渐恢复到零位后，按停止按钮SB1，分断电源开关QS

五、凸轮控制器注意事项

1、电动机、凸轮控制器、电磁制动器及启动电阻器等的不带电金属外壳必须可靠接地

2、启动时，凸轮控制器的手轮必须置于零位，否则无法使KM吸合，电动机不能启动

3、电磁制动器在断电状态必须制动有效。
