时间继电器在配电柜中应用较广，如电动机的星三角延时启动等。在电动托动控制系统中，主要用在功率较大的电动机上。时间继电器是一种利用电磁原理或机械动作原理来延迟触点闭合成分断的自动控制器，它的种类很多，有电磁式、电动式、空气阻尼式及晶体管式等。

电磁式的结构简单格便宜，但延时时间短，一般为0.35～5.5秒，而且只能用于直流电路中断电延时场合，体积和重量较大，使用受到一定限制。电动式的延时精确度高，延时时间较长，可由几秒几十小时，但价格较贯。

空气阻尼式的结构简单，延时范围较长，由0.45～180秒，可用交流电路，更换线圈后也可用于直流电路，它既可做成通电延时，又可做成断电延时，还有不延时的触点，因此，空气阻尼式虽然延时的精度不高，仍被广泛应用在生产机械的控制中。晶体管式具有可靠性强、精度高、寿命长、体积小的优点，在机床上也得到广泛用。下面主要介绍空气阻尼式时间继电器。

1、时间继电器结构特点

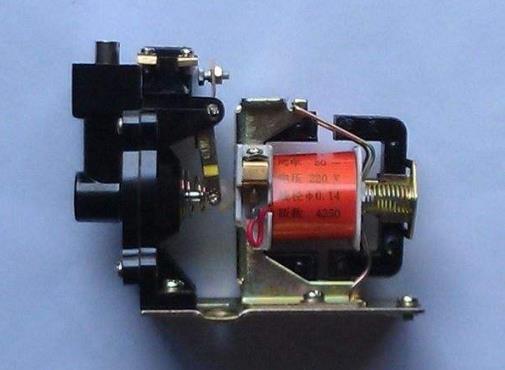

空气阻尼式时间继电器又称气囊式时间继电器，它由电磁系统、工作触点室及传动机构等四部分组成。

2、时间继电器的用途

用于接收电信号至触点动作需要延时的场合。在机床电气自动控制系统中，作为实现按时间原则控制的元件或机床机构动作的控制元件。

3、时间继电器的选用

(1)延时方式的选用：时间继电器有通电延时型和断电延时型两种，应根据控制线路的要求来选择，同时，还必须满足控制线路对瞬时动作触点的要求

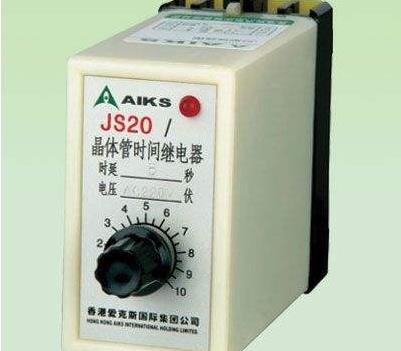

(2)类型的选用：凡是对延时精度要求不高的场合，可选用价格较低的空气阻尼式时间电器;反之，对延时精度要求较高场合，一般可选用晶体管式时间继电器。

(3)工作电压的选用：要根据控制线路电压来选择时间继电器吸引线圆或工作电源的电压常用交流时间继电器空气阻尼式JS7-A系列和晶体管式JS11系列。随着电气技术的进步，各个厂家又开发了很多新型时间继电器，种类和功能也越来越丰富。
