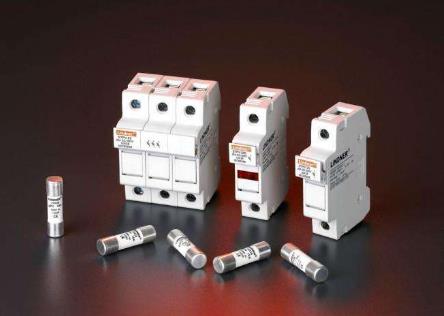

熔断器又叫保险管在配电低压配电柜中应用较广泛，主要对用电器设备进行过载和短路保护。主要由熔体和安装熔体的熔管(或熔座)两部分组成，如下图所示，早先的熔断器由瓷帽和瓷座组成。随着电气技术的进步，现在的熔断器底座是塑料的，里面装有一颗带瓷的保险管在里面，保险管损坏时方便更换。

熔断器应串联接在被保护电路中，当电路短路时，由于电流急剧增大，使熔体过热而瞬间熔断，以保护线路和线路上的设备，所以它主要作为短路保护。

1、配电柜中熔断器的选用

①熔断器（保险管）的选择选择熔断器时不仅要满足熔断器的型式应符合线路要求和安装条件，而且必须满足熔断器的额定电压应不小于线路的工作电压和熔断器的额定电流应不小于所装熔体的额定电流。

②熔体额定电流的选择

a)电灯和电热线路，应使熔断器的额定电流Infu不小于所有负载的额定电流Inl之和,即Infu≥EInl,当用电设备的装接容量较大时，可考虑乘0.8以上的用电设备利用率

b)单台电动机线路应使熔断器的额定电流不小于(1.5～-2.5)倍电动机的额定电流Inm，(启动系数取2.5仍不能满足时，可放大到不超过3)。即Infu≥(1,5~2.5)Inm

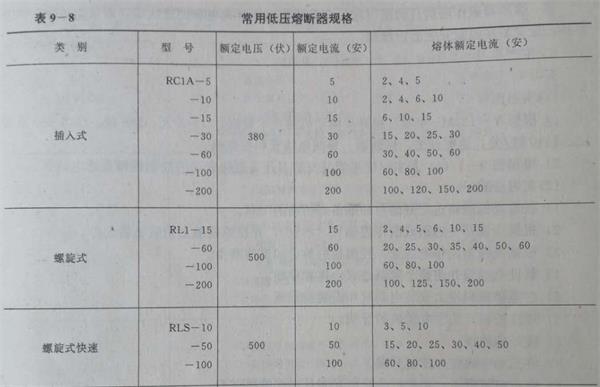

c)多台电动机线路应使熔断器的额定电流不小于(1.5-2.5)倍的最大一台电动机额定电流Inm(m=1)，加上其他所有电动机的额定电流EIn(n-m)乘电动机的使用系数K(K为在同一时间所使用的最大容量Epnmt与装接的总容量EPn的比值)。即Infu≥(1.5～2.5)lnm(m=1)+EIn(n-m)×K，常用熔断器规格如下图所示。

2、熔断器的安装方法

①熔断器（保险管）应完整无损、接触紧密可靠，并应有额定电压、电流值的标志。

②瓷插式熔断器应垂直安装。螺旋式熔断器的电源进线应接在底座中心端的接线端子上，用电设备应接在螺旋壳的接线端子上。

③熔断器内应装合格的熔体，不能用多根小规格的熔体并联代替一根大规格的熔体。

④安装熔断器时，各级熔体应相互配合，并做到下一级熔体应比上一级小。

⑤熔断器应安装在各相线上，在三相四线或二相三线制的中性线上严禁安装熔断器，而在单相二线制的中性线上应该安装熔断器。

⑥熔断器兼做隔离目的使用时，应安装在控制开关电源的进线端，若仅作短路保护使用时，应安装在控制开关的出线端。
