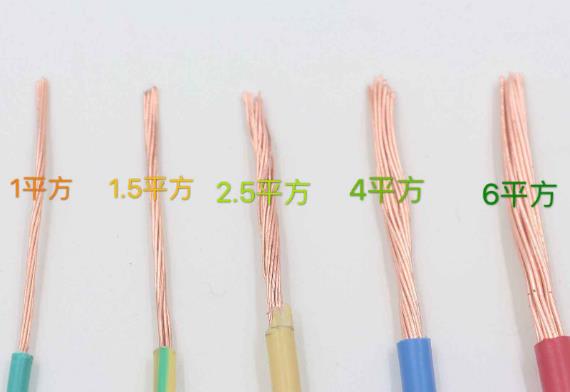

配电柜内分一次线路和二次线路，其中一次线路属强电部分，主要为大功率外围设备提高电源输出。二次线路属弱电主要起控制作用。一次线路功率较大，电缆线径从2平方到几百平方都有，因此导线连接方法非常重要。正确的导致连接方法对电能正常传输具有重要作用。不合规范的导线方法可以会导致配电内部电路过热烧毁。那配电柜导线究竟有哪些连接方法呢，下面为大家详细讲解。

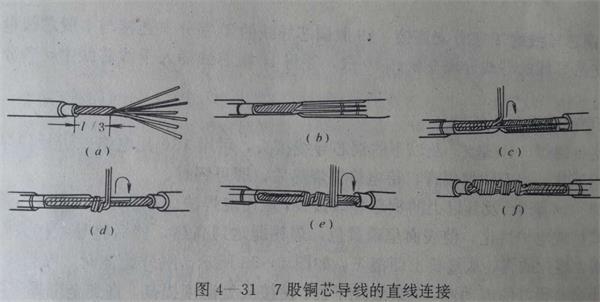

一、7股铜芯导线的直线连接

1、先将剖去绝缘层的芯线头散开并拉直，接着把靠近绝缘层的三分之一线段的芯线纹绞紧，然后把余下的三分之二芯线头，按图所示方法，分散成拿状，并将每根芯线拉直

2、把两个伞状芯线线头隔根对又，并拉平两端芯线，如图4-31(b)所示

3、把一端的7股芯线按2、2、3根分成三组，接着把第一组2根芯线扳起，垂直于芯线，并按顺时针方向绕，如图4-31(c)所示。

4、绕2圈后，将余下的芯线向右找直，再把下边第二组的2根芯线坂直，也按顺时针方向紧紧压着前2根振直的芯线绕，如图4-31(a)所示

5、缠绕两圈后，也将余下的芯线向右扳直，再把下边第三组的3根芯线扳直，按顺时针方向紧紧压着前4根扳直的芯线向右缠绕，如图4-31(e)所示

6、缠绕3圈后，切去每组多余的芯线，钳平线端，如图4-31f所示。

7、用同样方法再维绕另一边芯线。

二、7股铜芯线的T字分支连接

1、把分支芯线散开钳直，按着把近绝绿层的八分之一芯线较紧，把支路线头八分之七的芯线分成二组，一组4根，另一组3根，并排齐，然后用旋凿把干线的芯线分二组，再把支线中4根花线的一组插入干线两组芯线中间，而把3根芯线的一组支线放在干线芯线的前面，如图432(a)所示。

2、把右边3根芯线的一组在干线右边按顺时针紧紧缠绕3-4圈，钳平线端，再把左边芯线的一组芯线按逆时针方向缠绕，如图4-32(6)所示

3、逆时针绕4～5圈后，钳平线端。如图4一32(c)所示

三、19股铜芯导线的直线连接

1、19股铜芯导线的直线连接方法与7股芯线的基本相同。芯线大多可剪去中间的几根芯线:连接后，在连接处尚须进行钎焊，以增加其机械强度和改善导电性能。

2、19股铜芯导线的T字分支连接：19股铜芯导线的T字分支连接与7股芯线也基本相同。只是将支路导线的芯线分成9根和10根，并将10根芯线插入干线芯线中，各分两次向左右缠绕。

以上就是对目前配电柜导线常用两种连接方法的示范和总结。在实际接线过程中一定要按照行业标准来连接导线，切不可随意接线影响线路的正常运行。
