1、照明配电箱的一次接线线路

照明配电箱在家庭生活中应用较多，又分和二次接线线路与动力分屏的一次、二次接线线路不同。照明分屏一次接线线路属于把三相电源平衡地分解为若干条单相电源供电回路。我们介绍的普通中型低压配电屏的照明分屏有六条单相电源供电回路。详见图6-2-8。

由图6-2-8可见，照明配电箱一次接线线路是很简单的，在线路中有总电源开关(三相刀开关QK)，有一个自动断路器QF，有九个电流互感器，有六个双极刀开关和六个熔断器。照明配电屏的中性线(俗称零线)不允许接熔断器对外引出的中性线要求抗拉能力强，以避免中性线断开，造成供电不正常故障出现

2、照明配电箱的二次接线线路

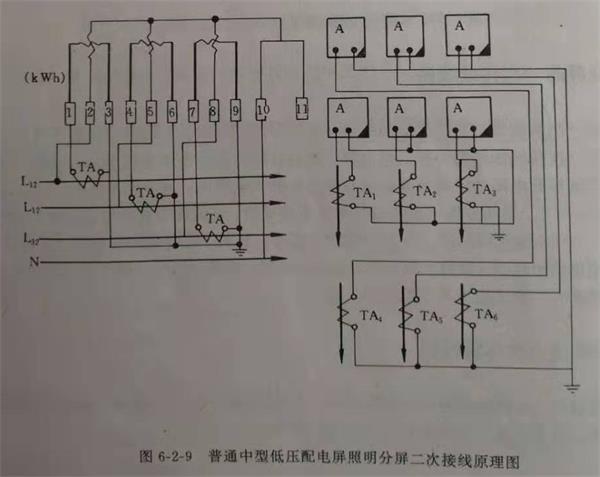

照明配电箱的二次接线线路也是很简单的，它只需要接入一块三相四线制的有功电度表和六块电流表(每条回路一块电流表)。详见图62-9

3、照明配电箱接线中的元器件明细表

以上就是对照明配电屏的一次和二次接线线路的一个电路图安装图，这是较常用的低压照明配电箱电路，大家可以掌握在生活中学以致用。
